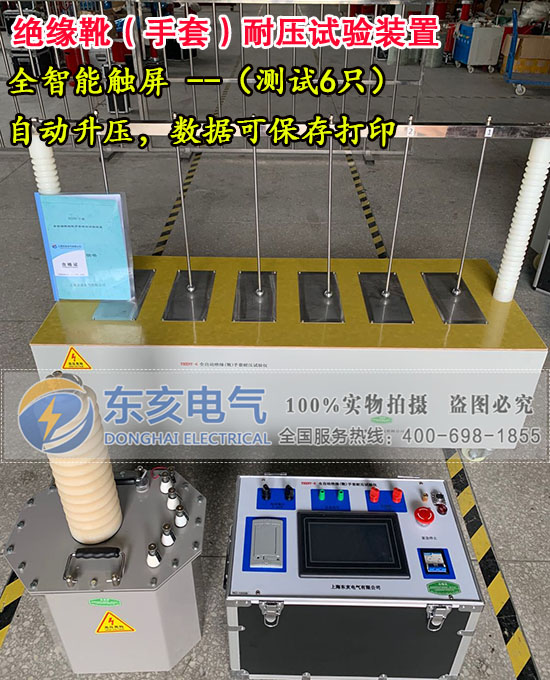

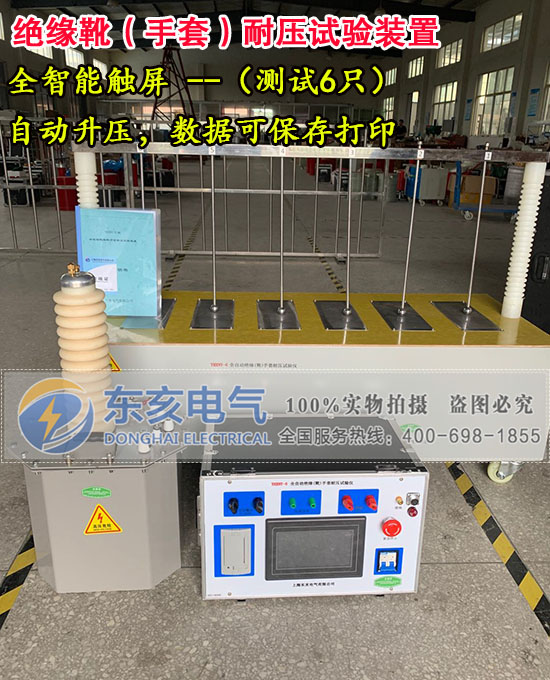

(触摸屏)全自动绝缘靴绝缘手套耐压测试仪-(测试3双)

浏览次数:

   详细介绍
产品简介

1:依新的国电发(2002)777号《电力安全工器具预防性试验规程》所要求的方法更科学、合理地快速完成对绝缘手套,绝缘靴、绝缘胶垫等常用辅助绝缘工器具的工频耐压试验。
辅助绝缘安全工器具是指绝缘强度不是承受设备或线路的工作电压,只是用于加强基本绝缘安全工器具的保安作用,用以防止接触电压、跨步电压、泄漏电流电弧对操作人员的伤害,不能用辅助绝缘安全工器具直接接触高压设备带电部分。属于这一部分的安全工器具有:绝缘手套、绝缘靴等。
   本仪器主要用于对绝缘手套、绝缘靴等安全工器具进行工频耐压试验,以便判断这些工器具是否符合使用条件,保证工作人员的人身安全。
2:试验依据
  由国家电力公司发布的于2002年11月7日实施的《电力安全工器具预防性试验规程》。

产品别称

绝缘靴绝缘手套耐压测试仪、绝缘靴手套耐压测试仪、绝缘靴耐压测试仪、绝缘靴(绝缘手套)耐压测试仪、绝缘靴绝缘手套耐压试验装置、绝缘靴手套耐压试验装置、绝缘靴(手套)耐压试验装置

产品特征

1、彩色显示屏,人机对话操作,操作简便;
2、最多可6只试件同时试验,提高工作效率;
3、自动打印出测试报告;
4、可以设定参数做其它产品的绝缘性能预防性试验;

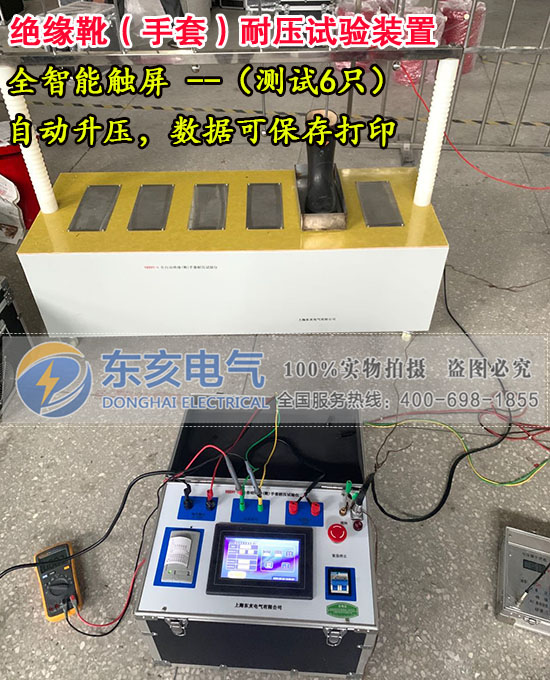

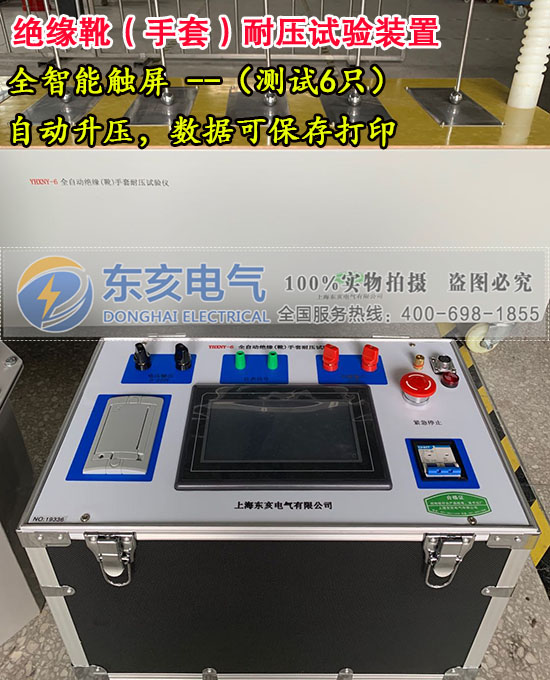

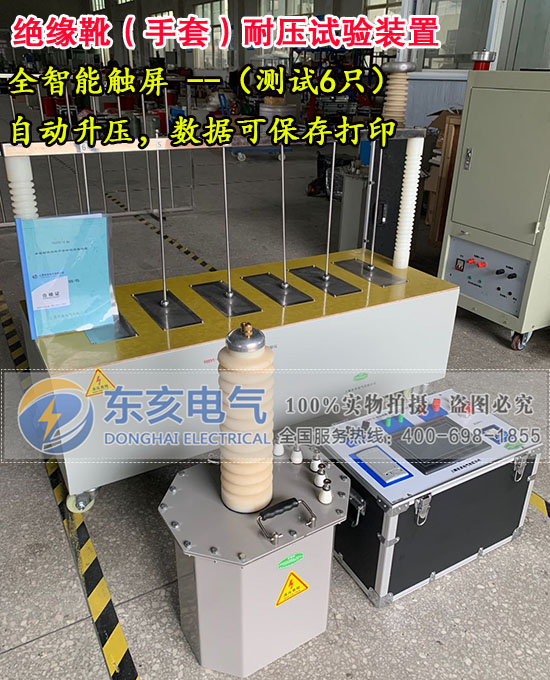

5、整套装置由高压柜和主机(控制箱数据处理装置)两部分组成;
6、可进行绝缘靴、高压绝缘手套、低压绝缘手套的智能化绝缘性能预防性试验,项目齐全;
7、可自行设定参数做其它产品的泄漏电流测量试验;
8、测试过程微电脑控制,升压、降压自动完成;
9、高、低压隔离,安全可靠;
10.试验电压时自动计时。

产品参数

专用电极:ф2.5mm   钢珠
试验电压:AC 0—50kV
试验电流:0—15mA
电流测量精度:±1级(±2个字)
电压测量精度:±1级(±5个字或±1KV)(手动挡)
最大试验量:3双/6只    6路泄漏电流检测
电源:AC220V  ±10%

耐压测试

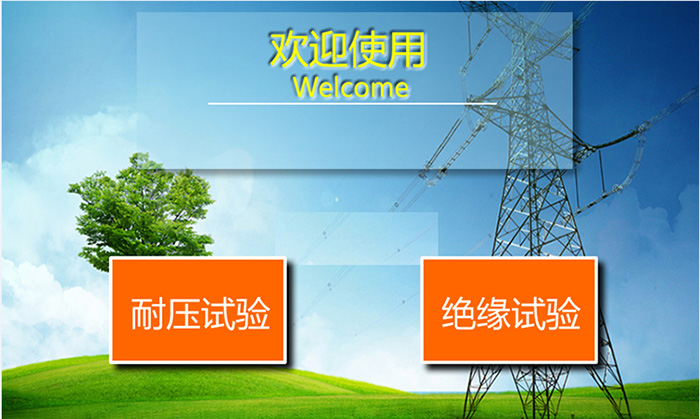

                                       图3 主菜单

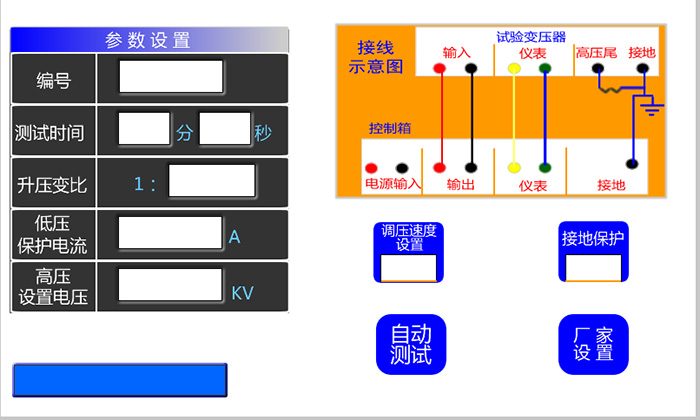

                                   图4  耐压试验设置菜单

1、按照主界面(如图3)选择耐压试验。按接线原理图连接好引线,并将变压器和控制箱可靠接地,控制箱的接地端必须接到变压器的接地端,请勿直接接地线,防止控制箱接地而变压器没有良好接地。
2、试验前,检查各部位的接线是否接触良好,并检查控制箱的输入电压是否为220VAC;
3、打开电源开关,接通电源,显示屏显示出主菜单如图2,
(1)编号:作为测试打印、保存查询的标识;
(2)测试时间:根据实际测试进行设置
(3)升压变比:根据外接变压器可更改,变比值为仪表电压:输出电压,
如仪表电压100V,输出电压100KV,变比就设为1:1000;
(4)保护电流:控制箱输出的电流保护上限值;
(5)设置电压:即为实验电压,最高100KV。
(6)自动测试:开始实验按键。
(8)厂家设置:有密码保护,厂家人员调试电压电流用。
4、设置好参数后,触摸启动按键,再次确认后即开始测试,测试过程中按下急停按键会停止测试,听到交流接触器跳开切断电源。

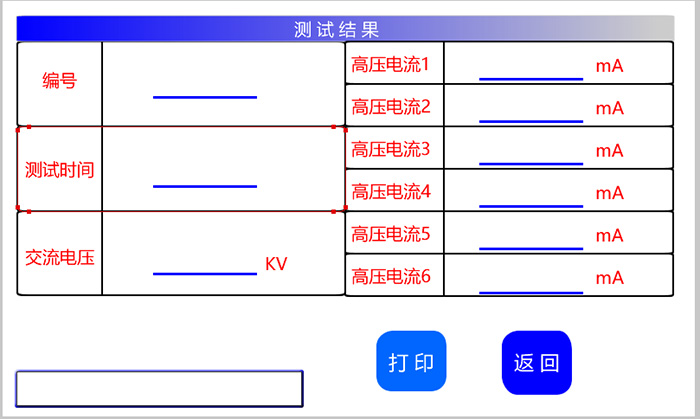

5、试验完毕后,电压会自动降至零位,然后断开交流接触器,此时可选择打印测试结果或返回主菜单,如需解开试验引线请关闭电源。

绝缘测试

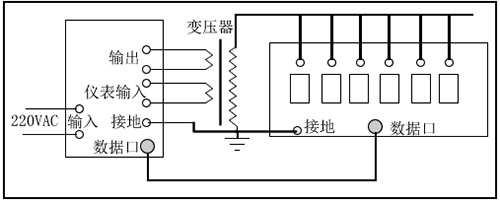

                                        图5 绝缘试验接线原理图

                            图6  绝缘试验设置菜单

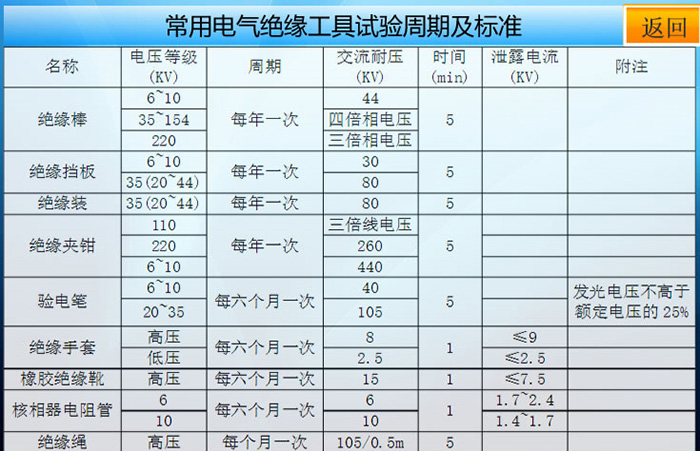

                          图8  绝缘试验标准参考菜单

1、按照主界面(如图3)选择绝缘试验。按接线原理图(图5)连接好引线,变压器输入接控制箱输出端子,变压器仪表接控制箱仪表端子,用七芯数据线把绝缘测试台和控制箱连接,并将变压器和控制箱,测试台可靠接地,控制箱的接地端必须接到变压器的接地端,请勿直接接地线,防止控制箱接地而变压器没有良好接地。
2、试验前,检查各部位的接线是否接触良好,并检查控制箱的输入电压是否为220VAC;
3、打开电源开关,接通电源,显示屏显示出主菜单如图2,
(1)编号:作为测试打印、保存查询的标识;
(2)测试时间:根据实际测试进行设置
(3)速度设置:1到5档,数值越小,速度越慢;
(4)保护电流:绝缘靴的电流保护上限值,单位毫安;
(5)设置电压:即为实验电压。
(6)启动:开始实验按键。
(7)返回:返回主界面。
(8)厂家设置:有密码保护,厂家人员调试电压电流用。
4、设置好参数后,触摸启动按键,再次确认后即开始测试,测试过程中按下急停按键会停止测试,听到交流接触器跳开切断电源。
5、试验完毕后,电压会自动降至零位,此时可选择打印测试结果或返回主菜单,然后断开交流接触器,如需解开试验引线请关闭电源。

第三方检定证书
