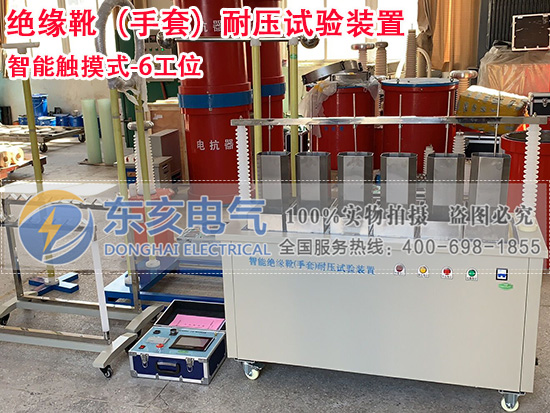

智能绝缘靴(手套)自动耐压试验装置

浏览次数:

   详细介绍
产品简介

  依新的国电发(2002)777号《电力安全工器具预防性试验规程》所要求的方法更科学、合理地快速完成对绝缘手套,绝缘靴、绝缘胶垫等常用辅助绝缘工器具的工频耐压试验。
  辅助绝缘安全工器具是指绝缘强度不是承受设备或线路的工作电压,只是用于加强基本绝缘安全工器具的保安作用,用以防止接触电压、跨步电压、泄漏电流电弧对操作人员的伤害,不能用辅助绝缘安全工器具直接接触高压设备带电部分。属于这一部分的安全工器具有:绝缘手套、绝缘靴等。
  本仪器主要用于对绝缘手套、绝缘靴等安全工器具进行工频耐压试验,以便判断这些工器具是否符合使用条件,保证工作人员的人身安全。
   试验依据
由国家电力公司发布的于2002年11月7日实施的《电力安全工器具预防性试验规程》。

产品别称

绝缘靴绝缘手套耐压测试仪、绝缘靴手套耐压测试仪、绝缘靴耐压测试仪、绝缘靴(绝缘手套)耐压测试仪、绝缘靴绝缘手套耐压试验装置、绝缘靴手套耐压试验装置、绝缘靴(手套)耐压试验装置

产品特征

1、彩色显示屏,人机对话操作,操作简便;
2、最多可6只试件同时试验,提高工作效率;
3、自动打印出测试报告;
4、可以设定参数做其它产品的绝缘性能预防性试验;
5、整套装置由高压柜和主机(控制箱数据处理装置)两部分组成;
6、可进行绝缘靴、高压绝缘手套、低压绝缘手套的智能化绝缘性能预防性试验,项目齐全;
7、可自行设定参数做其它产品的泄漏电流测量试验;
8、测试过程微电脑控制,升压、降压自动完成;
9、高、低压隔离,安全可靠;
10、试验电压时自动计时。

产品参数

专用电极:ф2.5mm   钢珠
试验电压:AC 0—30kV
试验电流:0—15mA
电流测量精度:±1级(±2个字)
电压测量精度:±1级(±5个字或±1KV)(手动挡)
最大试验量:3双/6只    6路泄漏电流检测
电源:AC220V  ±10%

使用方法

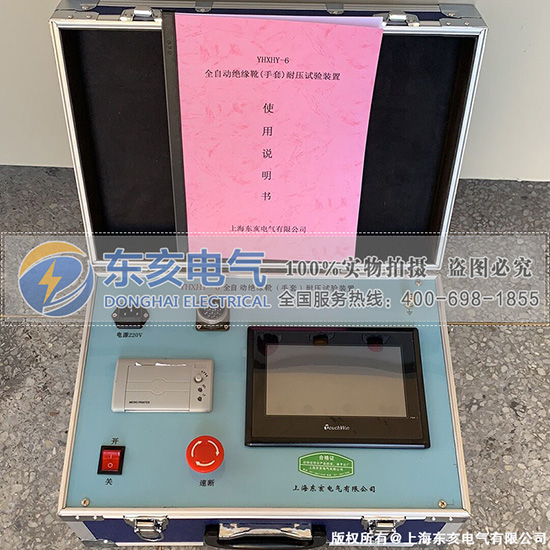

主机控制箱

高压柜

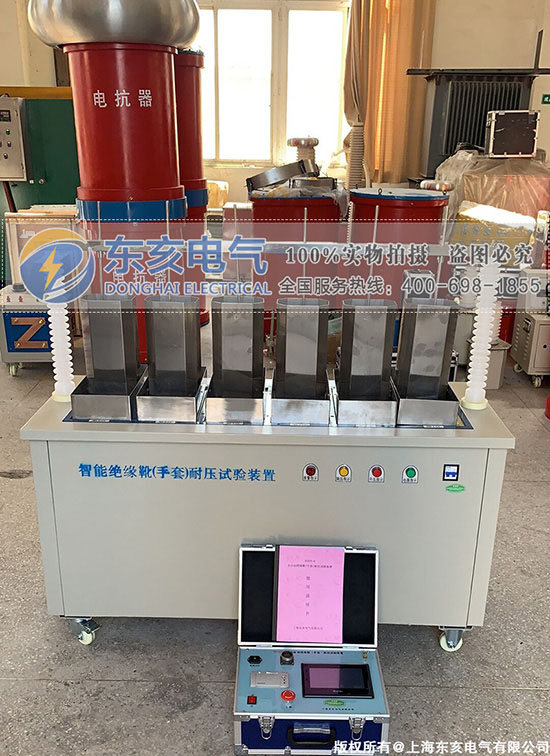

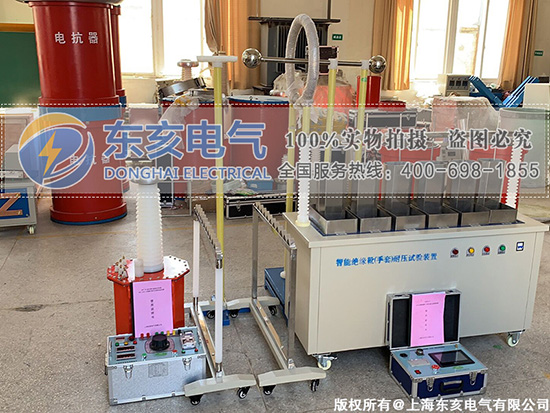

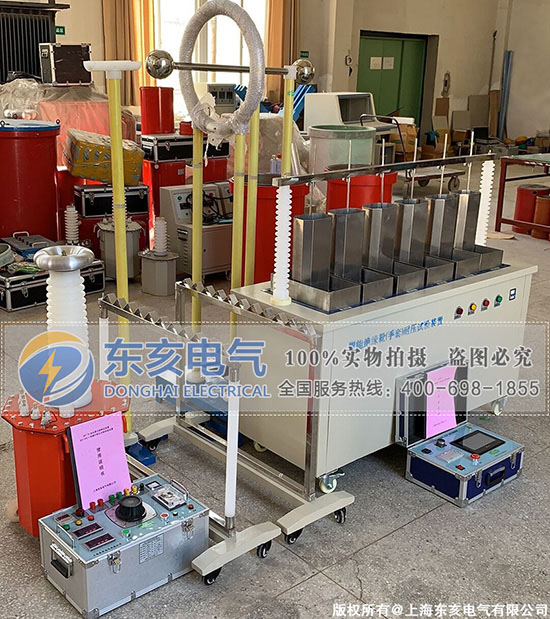

如图,它由主机控制箱及高压柜两大部分组成。当拆开两部分的包装箱后,将高压柜固定好,并将主机、接地线连接好。连接好主机和高压箱的控制线(多芯航空插座)。
注意:因为是高压,接地线请必须接地可靠,否则设备及人生安全得不到保证。
每一次试验结束后在确保主机断电后没有电压显示情况下,再将高压柜上空气开关关掉,最后再拿掉被试品。

试验时,将被试品内装好钢珠(每只绝缘靴约用1.-2.0公斤金属球),再通过锁紧螺钉调节电极杆,使电极插入绝缘靴(手套)内,到钢珠面相同的位置为止。
上述工作完毕后,
工频耐压试验:
试验开始→装上被试品→打开高压柜电源(220电源灯显示为绿色)→打开主机电源(控制箱)→按设置→进入设置画面,设置好试验电压,泄漏电流,试验时间可选手/自动测试,后进入测试画面,按下高压开,打开自动状态,按开始,进行升压测试,升压指示灯亮,试验完成后到了设定时间仪器会自动断电,自动降压。
如果选择手动挡,则要按住高压开让继电器吸合,再按高压升,电压才能升压,电压达到需要值后,这时要按显示屏上的高压关,接触器电压断开退出,调压器回零后,才能重新启动。
注意1:高压开在调压器零点时才能闭合,如高压开按下后无反应,请在测试画面按住降压开关,待调压器回零后,再按下高压开,此时会听到“嘟”继电器吸合声。如长期不使用该设备,应使电动调压器离开零位,防止零位开关弹片长时间受力失去弹性。
注意2:如果继电器没有吸合,而且升压后显示屏没有高压,则说明控制箱面板上急停开关已关闭,请打开后再升压。
专用试验箱
专用试验箱主要用于对绝缘靴,绝缘手套的试验,它依新安规的要求进行设计,不但采用了新型轻便的组合结构,而且采用了新安规要求的专用电极,同时科学的以每只试品的泄漏电流作为判断的科学依据,是传统试验方法按新安规的革新所在。
专用试验箱,每套装置配绝缘靴试验箱6个,绝缘手套试验箱6个。
绝缘靴工频耐压试验

1、本装置每只试验箱体内可放1只绝缘靴每次可以同时试验6只绝缘靴。
2、将金属球放在绝缘靴内,然后将绝缘靴放在不锈钢试验箱内不锈钢试验箱注水淹过绝缘靴鞋面,再将电极放入绝缘靴内到金属球上进行试验。
3、试验项目、周期及要求
